În primul rând, este necesar să subliniem că cel mai sigur mod de a monta o cameră de marșarier este într-un service auto autorizatt!!! Întrebați dacă au experiență cu camerele de marșarier.
Cu toate acestea, dacă decideți să instalați singur camera, puteți achiziționa un adaptor wireless pentru cameră pentru a simplifica și accelera instalarea. Acest adaptor vă va economisi munca de a întinde cablul video prin întreaga mașină la monitor sau afișaj. Conectarea prin cablu, totuși, are o transmisie de semnal mai bună decât printr-un adaptor wireless.
În manualul nostru, descriem pe scurt în puncte cum să instalați o „cameră specială” folosind un cablu video de 6 metri, care face parte din pachetul fiecăreia dintre camerele noastre.
Este necesar să realizați că manualul este doar ilustrativ, foarte scurt și universal, deoarece fiecare mașină este diferită și unele puncte ale manualului pot fi diferite pentru mașina dvs.

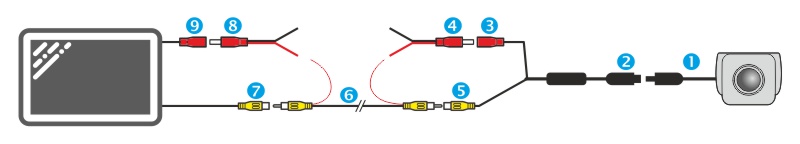

În primul rând, vom arăta conținutul pachetului camerei și pentru ce este fiecare parte.
- Deconectați bateria mașinii (din motive de siguranță).
- Deschideți portbagajul și scoateți capacul de plastic din interiorul portbagajului care este ținut de cleme. Aveți grijă să nu rupeți clemele deoarece veți avea nevoie de ele.
- Îndepărtați capacul de protecție din plastic al lămpii din stânga deasupra plăcuței de înmatriculare (uneori capacul este ținut de șuruburi, alteori este doar de sigurante care trebuies strânse dintr-o parte). Aveți grijă să nu deteriorați garnitura care împiedică pătrunderea apei înăuntru.
- Verificați dacă camera se va potrivi în orificiul din capac.
- Uneori gaura de la lumina din spate este închisă, deci trebuie găurită astfel încât cablurile camerei să treaca prin gaură. Mutați cablurile în cealaltă parte.
- În primul rând, puteți conecta cablul camerei (culoare neagră) la unele dintre cablajele originale de pe masina sau puteți să vă creați propriul cablu și să-l montatipe partea din interiorul portbagajului.
- Cablul roșu de tensiune + 12V este în cele mai multe cazuri suficient de scurt pentru a ajunge la lumina de marșarier, așa că este necesar să aveți pregătit un cablu prelungitor auxiliar. Acest cablu nu trebuie să fie prea gros, dar ar trebui să fie cât mai lung posibil pentru că îl puteți scurta ulterior.
- Următorul pas este să împingeți cablurile prin manșonul flexibil de cauciuc care conectează cablurile de la portbagaj la restul mașinii. După deschiderea portbagajului, îl veți găsi între plafonul mașinii și capătul portbagajului. Aceasta este cea mai dificilă parte, deoarece acest adaptor are toate cablurile originale strâns în interior, așa că nu există mult spațiu pentru a împinge cablurile suplimentare. Prin urmare, pregătiți apă cu săpun sau vaselină pentru alunecarea mai ușoară a cablurilor camerei. Mai întâi, trageți o bucată de sârmă flexibilă subțire sau un fir de plastic mai puternic din partea inferioară, de care veți lega cablul de prelungire din cealaltă parte sursa de alimentare a camerei (culoare rosie). După ce legați cablul de alimentare de fir, îl puteți înfășura cu bandă electrică și îl puteți picta cu vopsea verde. Apoi trageți firul înapoi de cealaltă parte și veți trage și cablul legat. Dacă este dificil, te poți ajuta și trecând cablul prin manșonul de cauciuc cu degetele. Dacă reușiți, împingeți cablul video RCA (capătul galben) în același mod. Uneori este mai bine să legați toate cablurile împreună și să le trageți de cealaltă parte deodată. Depinde de tine.
- Deci am ajuns cu RCA și cu cablul de alimentare pe cealaltă parte a acestei jonctiui de cauciuc. Următorul pas va fi conectarea cablului roșu de alimentare pentru a alimenta luminile de marșarier. Pentru aceasta, este recomandabil să aveti un dispozitiv de fixare electric autofiletant Probabil va trebui să îndepărtați izolația de cauciuc a portbagajului din partea stângă. În spatele acestei izolații trec și celelalte cabluri. În cele mai multe cazuri, izolația de cauciuc este introdusă doar în canelură, astfel încât să o puteți trage în sus și să o trageți până la luminile din stânga. În primul rând, să aflăm ce cablu duce la alimentarea luminii de marșarier. Un multimetru sau un tester vă va ajuta în acest sens. Deconectați conectorii de alimentare a luminii și testați toate cablurile cu un multimetru sau un tester, astfel încât cineva să cupleze marșarierul. Este cea mai rapidă cale. Adică dacă nu știi dinainte ce cablu este. Apoi conectați cablul de alimentare al camerei cu un conector rapid la cablul de retur. De asemenea, le puteți conecta prin decapare și apoi izolați-le cu bandă izolatoare.
- Așa că am rezolvat sursa de alimentare pentru cameră, iar camera va porni întotdeauna după cuplarea treaptei de marșarier. Acum trebuie să conectăm cablul RCA cu capătul galben la monitor sau la radioul auto. Așa că scoatem plasticul de pe partea stângă a portbagajului și începem să tragem cablul spre locurile din spate. Veți vedea o mulțime de cabluri în spatele capacului de plastic, așa că încercați întotdeauna să atașați cablul cu curelele de plastic la cablurile deja atașate. Deschideți ușa din stânga spate a mașinii și îndepărtați plasticul inferior de pe partea stângă a podelei. Împingeți cablul până la ușa din față și scoateți și capacul de plastic de pe podea. Apoi scoateți capacul de protecție din plastic de sub volan. Aici veți vedea o mulțime de cabluri. Acum depinde dacă conectați camera la radioul auto sau la monitorul situat pe bord. Dacă aveți un monitor pe tabloul de bord, pur și simplu treceți cablul deasupra monitorului. Dacă aveți un radio auto cu afișaj, treceți cablul între celelalte cabluri până la cablurile radio auto. Scoateți stereo auto și împingeți cablul camerei prin spate și conectați-l la intrarea camerei. Probabil va fi galben, dar îl puteți verifica în manualul radioului auto.
- Acum ai camera conectată. Împingeți cablurile în spațiile libere de sub capacele de plastic, astfel încât să poată fi reintroduse. Nu uitați să fixați toate cablurile cât mai bine posibil cu coliere de plastic. Nu uitați să izolați toate conexiunile pe care le-ați făcut. Fie că a fost pentru a prelungi cablul de alimentare sau pentru a se conecta la lumina de marșarier. De asemenea, puteți izola conexiunea bornelor camerei. Puneți toate capacele din plastic la locul lor, precum și izolația portbagajului și junctiunea din cauciuc.
- Totul este gata. Camera este instalată. Felicitări.
